Routage Inter Vlan

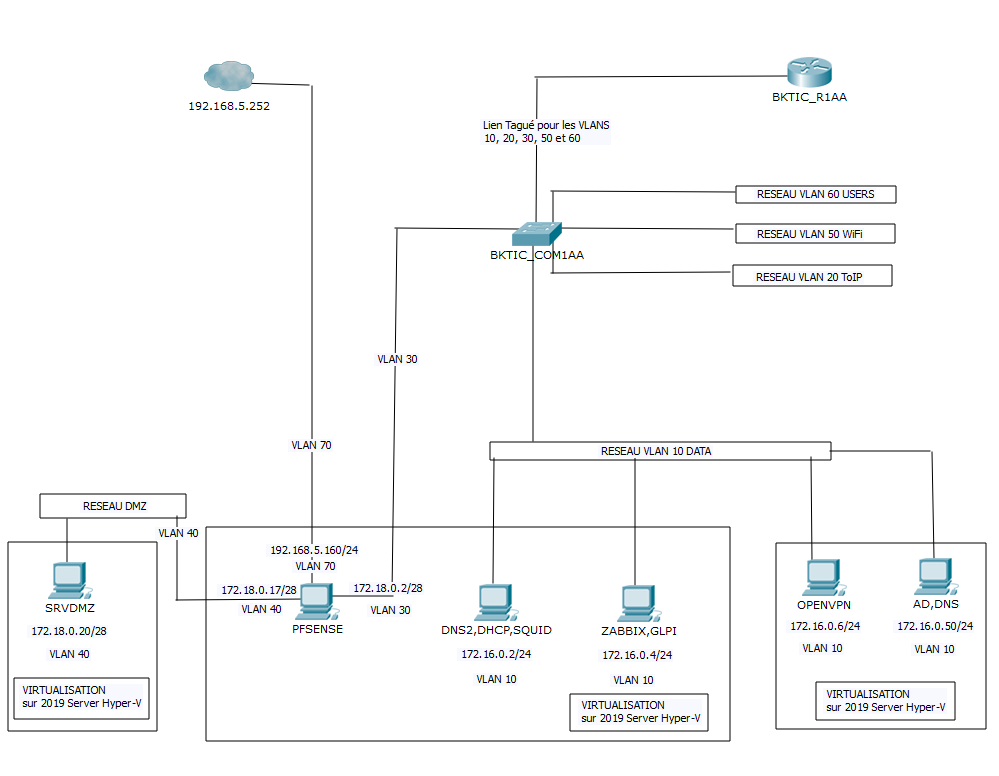

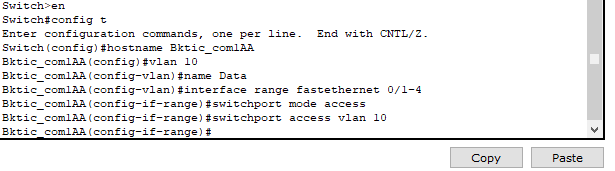

Je rentre dans le CLI d'un commutateur

Je  renomme mon commutateurJe passe ensuite à la création des VLANs.

Pour créer le VLAN10 et pour le nommer « Data » je rentre les commandes suivantes.

je dois attribuer les ports tel que cela est écrit dans le tableau ci-dessus.
Pour ce faire j'utilise les commandes suivantes.

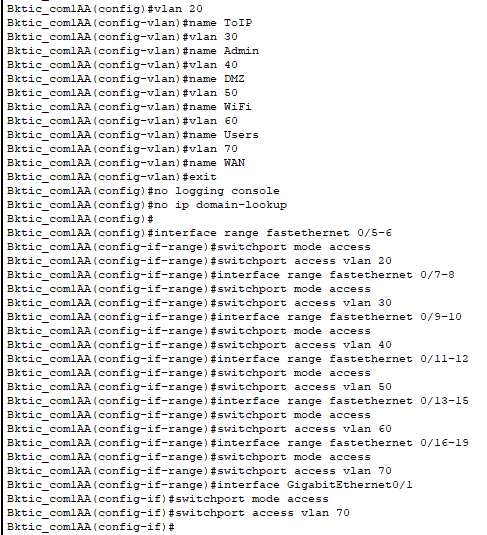

et je fais pareil pour créer les autres vlan et j'affecte les différents ports

Ici les VLANs 10,20,30,40,50,60,70 sont autorisés à passer par les ports trunk créés.
Après avoir terminé la configuration de mon commutateur je vérifie qu'il n'y a aucune erreur

Configuration du routeur

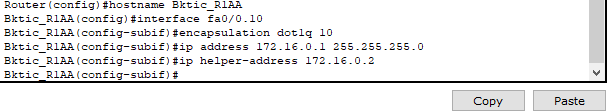

Je renomme le routeur avec la commande hostname et l'encapsulation permet avec un seul lien physique, le routage de plusieurs vlans. Le routeur va taguer les trames pour identifier les vlans. Pour cela, il est nécessaire de créer des « sous-interfaces ». avec Encapsulation des trames du vlan 10,

et je fais pareil pour les autres vlan

je mets la commande ip helper-address pour configurer l'agent relais et lui  indiquer l'adresse du serveur DHCP et la commande ip route permet 'indiquer au routeur le prochain routeur à atteindre pour aller vers tous  les réseaux distants via la passerelle qui n'est rien d'autre que l'interface du pare feu
