Contexte Booktic

L'entreprise BookTic est un groupement d'établissements d'éditions informatique. Implantée
partout en France depuis 1994 (Lille, Rennes, Bordeaux, Marseille, Lyon, Strasbourg).
Leurs principaux ouvrages sont destinés, la plupart du temps à un usage pédagogique. Voici
quelques exemples de titres les plus imprimés : Enfin terminer un projet Java !, La haute-
disponibilité facile sous Linux, Windows Vista sans planter !, Mise en œuvre rapide Microsoft
Windows 2019 Server, Se libérer d'Apple...etc
Plusieurs centaines de personnes sont employées par les éditions BookTic.
Chacun de ces sites possède un réseau informatique connecté à Internet.

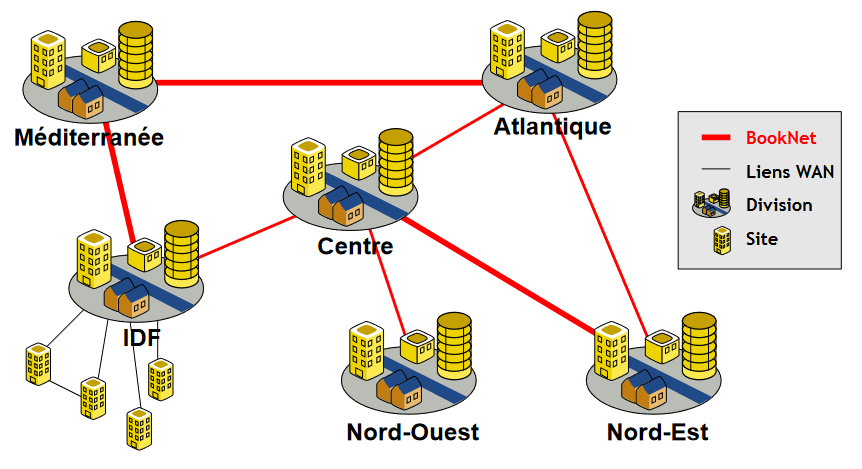

Tous les sites sont reliés entre eux par des liaisons WAN.
Les sièges sociaux de chaque division de BookTic sont reliés entre eux par un réseau indépendant
à très haut débit nommé BookNet.

L'entreprise BookTic est composé de plusieurs sites :
– Lognes (hébergement informatique )
– Paris (siège social, boutique)
– Meaux (centre administratif)
– Versailles, Cergy (boutiques)
– Champs sur Marne, Massy (centres d'impression)

Afin de faciliter l'administration du site de Meaux, le service informatique dispose d'un
serveur de supervision Zabbix, ainsi que d'un serveur GLPI.

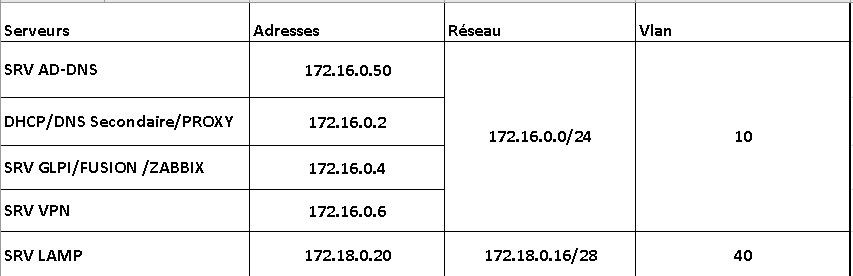

Enfin le réseau de Meaux est divisé en cinq VLANs
– 10 DATA réseau des serveurs 172.16.0.0/24
– 20 ToIP réservé à la téléphonie IP 172.20.0.0/24
– 30 Admin VLAN inter-routeurs 172.18.0.0/28
– 40 DMZ VLAN accueillant la DMZ routé uniquement par le pare-feu 172.18.0.16/28
– 50 WiFi VLAN intégrant les accès WiFi 172.19.0.128/25
– 60 Users VLAN utilisateurs→ 172.19.0.0/25
– 70 WAN VLAN de sortie vers le réseau « public » 192.168.5.0/24

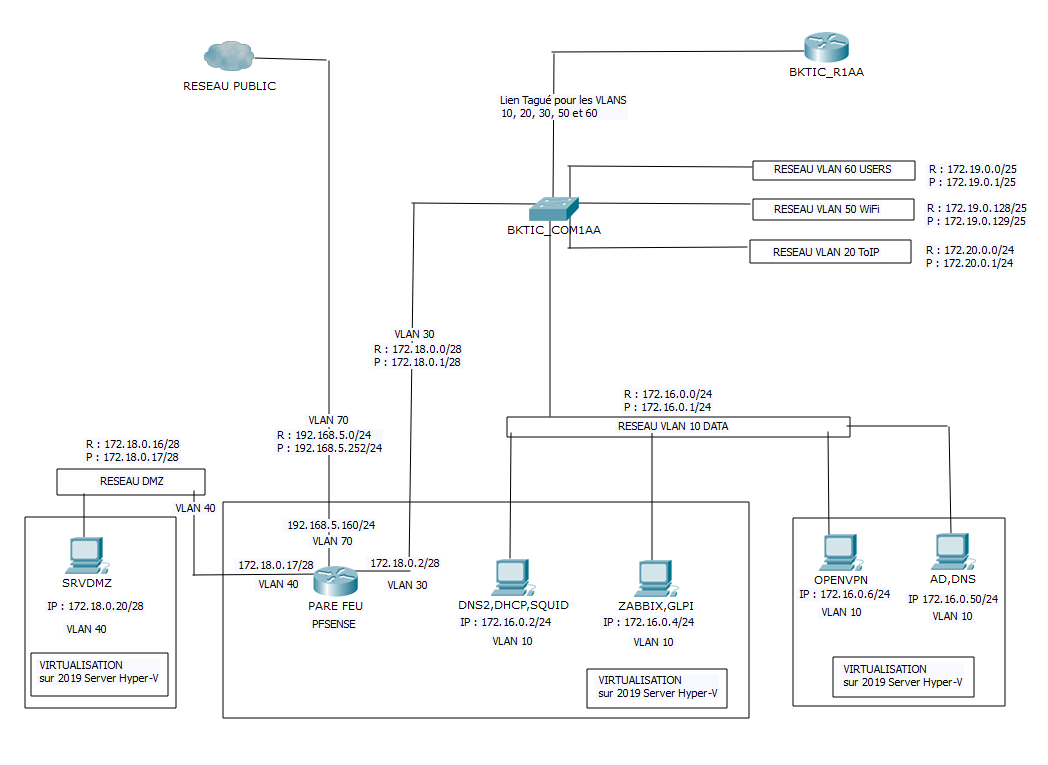

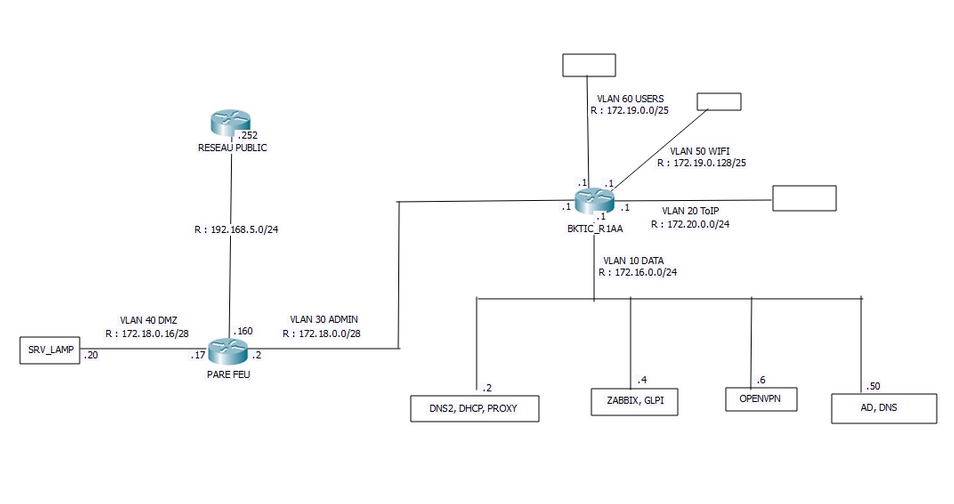

Ci dessous le schéma réseau et le schéma logique
